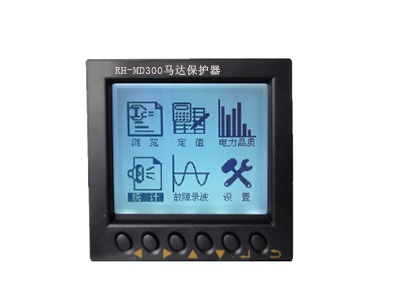

RH-MD300馬達保護器
1.概述
RH-MD300智能型微機監控電機保護器適用于 AC380V、AC660V 低壓系統，作為低壓異步電動機和增安型電動機的
保護、監測和控制的新一代智能化綜合裝置。除了先進的電動機保護、監控功能，還提供了設備運行和跳閘的記錄
以及額定參數等重要信息，并且采用現場總線方式結構，為現代化的設備管理帶來很大的便利；廣泛用于石油、化
工、電力、冶金、煤炭、輕工、紡織等行業。
符合標準：GB3836.3-2000、GB14048.4-2003、IEC255
2.特點
“tE 時間保護”符合有關增安型防爆電動機過載保護的國家標準（GB3836.3-2000）
交流采樣，測量 A、B、C 三相電流及控制回路電壓
現場顯示電動機運行狀態，保存三次電動機故障跳閘記錄
一路保護輸出，二路自定義繼電器輸出，一路 4~20mA 電流輸出，一路 RS485 接口
分體式電機保護器可選 DI 輸入模塊，控制正反向啟動，自啟動，及開關量控制單元
大屏幕 LED 或高清晰度寬溫液晶顯示，并具有背景光，跟隨電動機運行狀態和用戶要求實時顯示
三相電流不平衡、斷相、過壓、欠壓、自啟動等功能用戶可取可舍
啟動中過流保護設定，可根據電機情況進行多種倍數調節
模擬量輸出微調功能，可以消除由于線路衰減造成的誤差精度
2 路可編程繼電器 J2 J3 多達 5 種設置輸出功能。滿足不同的現場保護情況
采用 E2PROM 存儲技術，實現參數電設定，掉電后設定參數仍保存下來，勿須再設定
采用 RS485 通信總線，可廣泛用于各種監控系統作為帶有電機保護及控制的智能化監控單元
一機多用，可取代電流表、電壓表、熱繼電器、電流互感器、時間繼電器和漏電繼電器等
3.主要功能
保護功能：
過流、堵轉、斷相、三相電流不平衡、過壓、欠壓、短路、漏電（選配）等故障保護
測量功能：
三相電流、控制回路電壓的測量和顯示
通用功能：
增安型電動機保護、三相異步電動機保護、饋線保護，三種保護裝置通用
通信功能：
通過本保護器的 RS485 接口與上層系統通信�？偩�接口支持參數設置、控制及監測等功能，支持 Modbus 通信協議。
一般采用 RS485 總線接口進行物理連接，通常上位機或 PLC 設備作為主站，本保護器作為子站。
電流輸出：
4～20mA 電流輸出，20mA 對應的電流值可設。
起動方式：
直接起動、正反起動、Y-△起動、自耦降壓起動、遠程自啟動
“tE 時間保護”符合有關增安型防爆電動機過載保護的國家標準（GB3836.3-2000）
交流采樣，測量 A、B、C 三相電流及控制回路電壓
現場顯示電動機運行狀態，保存三次電動機故障跳閘記錄
一路保護輸出，二路自定義繼電器輸出，一路 4~20mA 電流輸出，一路 RS485 接口
分體式電機保護器可選 DI 輸入模塊，控制正反向啟動，自啟動，及開關量控制單元
大屏幕 LED 或高清晰度寬溫液晶顯示，并具有背景光，跟隨電動機運行狀態和用戶要求實時顯示
三相電流不平衡、斷相、過壓、欠壓、自啟動等功能用戶可取可舍
啟動中過流保護設定，可根據電機情況進行多種倍數調節
模擬量輸出微調功能，可以消除由于線路衰減造成的誤差精度
2 路可編程繼電器 J2 J3 多達 5 種設置輸出功能。滿足不同的現場保護情況
采用 E2PROM 存儲技術，實現參數電設定，掉電后設定參數仍保存下來，勿須再設定
采用 RS485 通信總線，可廣泛用于各種監控系統作為帶有電機保護及控制的智能化監控單元
一機多用，可取代電流表、電壓表、熱繼電器、電流互感器、時間繼電器和漏電繼電器等
3.主要功能
保護功能：
過流、堵轉、斷相、三相電流不平衡、過壓、欠壓、短路、漏電（選配）等故障保護
測量功能：
三相電流、控制回路電壓的測量和顯示
通用功能：
增安型電動機保護、三相異步電動機保護、饋線保護，三種保護裝置通用
通信功能：
通過本保護器的 RS485 接口與上層系統通信。總線接口支持參數設置、控制及監測等功能，支持 Modbus 通信協議。
一般采用 RS485 總線接口進行物理連接，通常上位機或 PLC 設備作為主站，本保護器作為子站。
電流輸出：
4～20mA 電流輸出，20mA 對應的電流值可設。
起動方式：
直接起動、正反起動、Y-△起動、自耦降壓起動、遠程自啟動
RH-MD300智能型微機監控電機保護器適用于 AC380V、AC660V 低壓系統，作為低壓異步電動機和增安型電動機的
保護、監測和控制的新一代智能化綜合裝置。除了先進的電動機保護、監控功能，還提供了設備運行和跳閘的記錄
以及額定參數等重要信息，并且采用現場總線方式結構，為現代化的設備管理帶來很大的便利；廣泛用于石油、化
工、電力、冶金、煤炭、輕工、紡織等行業。
符合標準：GB3836.3-2000、GB14048.4-2003、IEC255
2.特點
“tE 時間保護”符合有關增安型防爆電動機過載保護的國家標準（GB3836.3-2000）
交流采樣，測量 A、B、C 三相電流及控制回路電壓
現場顯示電動機運行狀態，保存三次電動機故障跳閘記錄
一路保護輸出，二路自定義繼電器輸出，一路 4~20mA 電流輸出，一路 RS485 接口
分體式電機保護器可選 DI 輸入模塊，控制正反向啟動，自啟動，及開關量控制單元
大屏幕 LED 或高清晰度寬溫液晶顯示，并具有背景光，跟隨電動機運行狀態和用戶要求實時顯示
三相電流不平衡、斷相、過壓、欠壓、自啟動等功能用戶可取可舍
啟動中過流保護設定，可根據電機情況進行多種倍數調節
模擬量輸出微調功能，可以消除由于線路衰減造成的誤差精度
2 路可編程繼電器 J2 J3 多達 5 種設置輸出功能。滿足不同的現場保護情況
采用 E2PROM 存儲技術，實現參數電設定，掉電后設定參數仍保存下來，勿須再設定
采用 RS485 通信總線，可廣泛用于各種監控系統作為帶有電機保護及控制的智能化監控單元
一機多用，可取代電流表、電壓表、熱繼電器、電流互感器、時間繼電器和漏電繼電器等
3.主要功能
保護功能：
過流、堵轉、斷相、三相電流不平衡、過壓、欠壓、短路、漏電（選配）等故障保護
測量功能：
三相電流、控制回路電壓的測量和顯示
通用功能：
增安型電動機保護、三相異步電動機保護、饋線保護，三種保護裝置通用
通信功能：
通過本保護器的 RS485 接口與上層系統通信�？偩�接口支持參數設置、控制及監測等功能，支持 Modbus 通信協議。
一般采用 RS485 總線接口進行物理連接，通常上位機或 PLC 設備作為主站，本保護器作為子站。
電流輸出：
4～20mA 電流輸出，20mA 對應的電流值可設。
起動方式：
直接起動、正反起動、Y-△起動、自耦降壓起動、遠程自啟動
“tE 時間保護”符合有關增安型防爆電動機過載保護的國家標準（GB3836.3-2000）
交流采樣，測量 A、B、C 三相電流及控制回路電壓
現場顯示電動機運行狀態，保存三次電動機故障跳閘記錄
一路保護輸出，二路自定義繼電器輸出，一路 4~20mA 電流輸出，一路 RS485 接口
分體式電機保護器可選 DI 輸入模塊，控制正反向啟動，自啟動，及開關量控制單元
大屏幕 LED 或高清晰度寬溫液晶顯示，并具有背景光，跟隨電動機運行狀態和用戶要求實時顯示
三相電流不平衡、斷相、過壓、欠壓、自啟動等功能用戶可取可舍
啟動中過流保護設定，可根據電機情況進行多種倍數調節
模擬量輸出微調功能，可以消除由于線路衰減造成的誤差精度
2 路可編程繼電器 J2 J3 多達 5 種設置輸出功能。滿足不同的現場保護情況
采用 E2PROM 存儲技術，實現參數電設定，掉電后設定參數仍保存下來，勿須再設定
采用 RS485 通信總線，可廣泛用于各種監控系統作為帶有電機保護及控制的智能化監控單元
一機多用，可取代電流表、電壓表、熱繼電器、電流互感器、時間繼電器和漏電繼電器等
3.主要功能
保護功能：
過流、堵轉、斷相、三相電流不平衡、過壓、欠壓、短路、漏電（選配）等故障保護
測量功能：
三相電流、控制回路電壓的測量和顯示
通用功能：
增安型電動機保護、三相異步電動機保護、饋線保護，三種保護裝置通用
通信功能：
通過本保護器的 RS485 接口與上層系統通信。總線接口支持參數設置、控制及監測等功能，支持 Modbus 通信協議。
一般采用 RS485 總線接口進行物理連接，通常上位機或 PLC 設備作為主站，本保護器作為子站。
電流輸出：
4～20mA 電流輸出，20mA 對應的電流值可設。
起動方式：
直接起動、正反起動、Y-△起動、自耦降壓起動、遠程自啟動
