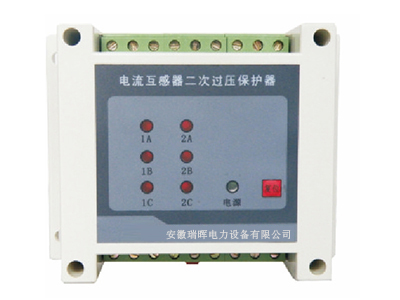

RH-CTB CT二次過電壓保護器
一、產品概述:
RH系列電流互感器(CT)在電力系統中,廣泛用于一次測量與控制。電流互感器的二次側近似短路狀態,輸出極小的電壓。運行中如果二次側開路,或一次側繞組流過異常電流(如雷電流、諧振電流、電容充電電流等),都會在二次側產生數千伏甚至上萬伏的過電壓。這不僅給二次側系統絕緣造成危害,還會使電流互感器過激而燒毀,甚至危機工作人員的生命安全。
電流互感器保護器是多回路保護器,嵌入式安裝在機柜面板上,導軌式安裝在機柜內導軌上,保護器本身有復位按鈕,有遠程復位端子(J1、J2)可以延伸到操作部位,保護輸出的同時有繼電器的閉合觸點輸出(K1、K2)可以用于自動化連鎖。電源AC:85-260V DC:100-300V,不分極性。

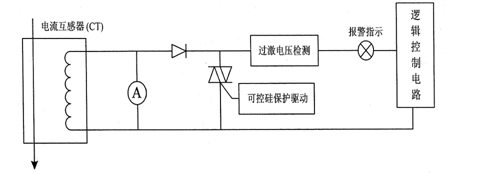

二、保護原理:
當電流互感器因故障開路時,指示燈亮,可控硅導通(6A)保護電流互感器。

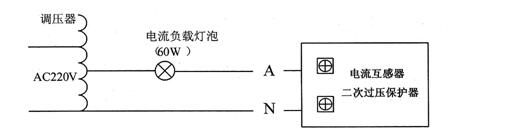

三、測試方法及原理圖:
用調壓器將電壓調至140-170V,模似互感器開路電壓,用燈泡模似互感器負載,可控硅導通,燈泡亮,保護功能作用。繼電器(K1、K2)閉合,驅動報警或聯動。用復位按鈕或J1、J2清除記憶,釋放可控硅和繼電器。
K1、K2為繼電器輸出接點,容量為AC:250V/5A DC:110V/2A

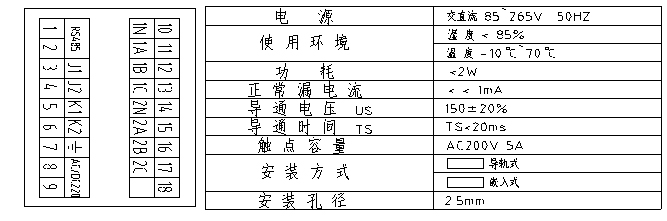

四、端子標號及連接: 產品技術指標:
