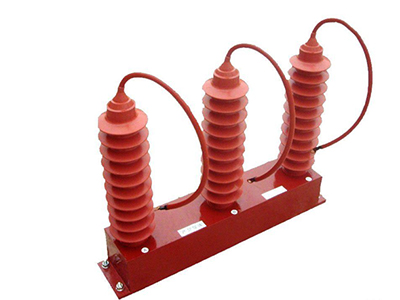

RH-SGDB過電壓保護器
一、概述
眾所周知，電力系統運行及操作過程中所產生的過電壓及大氣過電壓對電氣
設備的危害，會導致電氣設備的絕緣加速老化和損壞，更會擴大故障范圍，引起
重大的經濟損失。過電壓的產生是不可避免的，但是過電壓的危害可以降低到最
小程度。我公司生產的大容量過電壓保護器性能優異，為電氣設備的正常安全運
行提供保障。
目前，市場上的其他過電壓保護器，或因采用傳統的無間隙結構而容易老化，
長期運行后自身的穩定性不能保證；或因結構設計不合理，致使保護性能差強人
意；還有因通流量小而變的相當脆弱，在過電壓下極易損壞，甚至爆炸。諸如此
類不盡人意的缺點，難以滿足電力系統安全穩定運行及電力客戶對供電可靠性的
要求。而大容量過電壓保護器（ RH-SGDB）彌補了以上的不足之處，在大氣過
電壓及操作過電壓防治場合均能起到明顯的保護效果。
二、產品原理/特點
大容量過電壓保護器的電氣原理如圖（1）所示，圖中 ZnO 為氧化鋅非線性
C電阻，JX 為放電間隙，由于采用對稱結構，其中任意三個可分別接入 A、B、
三相，另一個接地線。
大容量過電壓保護器具有下面的一些特點：
1.大通流容量，適用范圍更廣；
采用性能優異的高能氧化鋅非線性電阻，
通流容量大，使用范圍廣，可以使用在對保護
器性能要求更高的場合。更適用于電力系統中
易產生較長持續時間的過電壓、而被保護設備
的絕緣又相對薄弱的場所中。
2.可分相記錄過電壓次數；
過電壓動作計數器采用高速數據處理單元和軟件
數字濾波調理電路，時刻反映并記錄被保護設備的過
電壓發生狀況，記錄三相六路的過電壓次數，預知系
JX-放電間隙
ZnO-氧化鋅非線性電阻
圖（1）電氣原理圖
統故障，為事故分析提供依據。
3.使用壽命長；
采用氧化鋅非線性電阻和放電間隙的結構，使兩
者互為保護。放電間隙使氧化鋅電阻的荷電率為零，
氧化鋅電阻的非線性特性又使放電間隙動作后無續
流，放電間隙不再承擔滅弧任務，提高了產品的使用
壽命。
4.電壓沖擊系數為 1，在各種電壓波形下放電電壓值相等，不受各種操作過電壓
波形影響。過電壓保護值準確，保護性能優良。
5.外形設計更加人性化，結構簡單、體積小、
安裝方便。
6.優良的密封及電氣絕緣性能
氧化鋅閥片組和硅橡膠外套一次模壓成型，具有電氣絕緣性能好、密封性強、耐振動、
耐污、耐老化、憎水等優點。
完整版技術資料請與廠家聯系
