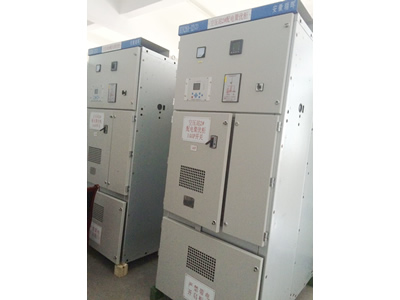

RH-YZG過電壓抑制柜
一、 產品概述
我國6KV~35kV系統存在如下幾種過電壓：斷路器開閉動作過程產生的操作過電壓、單相接地時產生的弧光過電壓和雷擊時產生的大氣過電壓、諧振過電壓等。目前尚無針對這些過電壓的完整保護方案，經常會發生電纜放炮、電動機絕緣擊穿、避雷器爆炸和電壓互感器燒毀等事故。此類事故發生的原因，除了與系統中裝設的過電壓保護器產品的性能有關系外，系統本身的復雜性對過電壓有著重要的影響，對于不同的系統，使用過電壓保護產品時需要考慮系統輸電線路的類型、輸配電線路的網絡結構、負載的性質和系統的接地方式等。
針對如此復雜的系統，難以孤立的使用某種或某幾種過電壓保護產品來全面抑制各種類型的系統過電壓，如避雷器、組合式過電壓保護器、消弧線圈及各種原理的消弧裝置以及PT消諧器等。盡管在這些系統中裝設各種過電壓保護產品，但因產品保護特性不能很好的匹配，而無法徹底有效地抑制系統過電壓，同一系統中裝設不同廠家的過電壓保護器產品更是如此。
針對目前中低壓系統過電壓防治的現狀，我公司研制生產了系統過電壓抑制綜合裝置，該裝置可彌補系統中過電壓保護元件及裝置的不足，提升了系統的過電壓保護水平。
二、適用范圍
RH-YZG適用于發電、變電和用電企業的3~35kV的電力系統，并可替代電壓互感器柜、專用避雷器柜。
三、工作原理
RH-YZG抑制柜采用本公司研制的專用過電壓抑制保護裝置能夠抑制過電壓尖峰，該裝置采用動態電阻氧化鋅閥片，能夠很大程度降低殘壓值，并且能夠消除系統過電壓時所產生的大量能量，有效的保證了裝置的自身安全，并且采用了特有的技術，可同時消除系統中的諧振過電壓、斷線過電壓等。
抑制柜采用了本公司專有的技術，能與系統中的過電壓保護器及消弧裝置等配合使用，更加完善了系統中各種過電壓保護器的安全問題，并進一步優化了系統運行，可以更好的消除系統系統過電壓保護死去。
抑制柜還采用了本公司專有的技術，從而能根本的解決系統單相接地、諧振等因素而造成PT燒毀事故、有效的保證了電力系統的保護、測量事故的發生。
抑制柜使用了貴公司特有的抑制柜綜合控制裝置”，能夠?qū)⑾到y(tǒng)中的PT斷線，過電壓、低電壓、失壓、諧振等事故進行準確的判斷處理。
本裝置具備當系統出現PT斷線、過電壓、低電壓、失壓故障時，則裝置輸出相應的開關量接點信號，用于報警。
本裝置具備RS485與RS232接口，配有標準MODBUS通訊協議，與用戶微機監控系統實現數據遠距離傳輸。
四、產品特點
本產品設計是根據用戶系統需求，提供全面的過電壓保護方案。因此在產品設計時，用戶需提供詳盡的系統結構和參數。
1、 該抑制柜需根據不同的系統參數進行設計；
2、 消除系統各種過電壓保護死去；
3、 吸收系統過電壓能量大；
4、 取代PT柜，具有過電壓、低壓、失壓等保護功能，性?xún)r(jià)比高；
5、 系統單相接地故障消除時，可以有效地限制通過PT的沖擊充電電流，保護PT和熔斷器的安全問題。
6、 裝置的適用范圍廣泛，投運方便等優勢；
詳細技術資料請與廠家聯系
