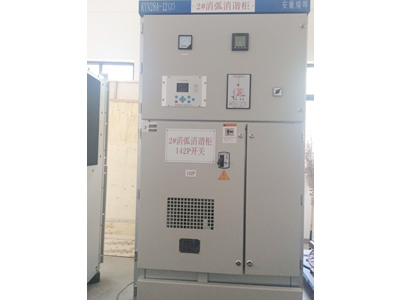

RH-XHG消弧消諧及PT柜
一、用途及特點
1.1裝置的用途:
RH-XHG 智能消弧過電壓保護裝置適用于3~35中壓電力系統,該產品廣泛適用于3~35KV中性點不接地、中性點經消弧線圈接地或中性點經高阻接地的電力系統,能對上述系統中的各類過電壓加以限制,并且能夠準確選出系統的接地故障線路,有效地提高了上述系統的運行安全性及供電可靠性。
1.2裝置的特點:
■能將各類過電壓限制到較低的水平,使因過電壓引起的絕緣事故大為減少。
■其消弧和限制過電壓的機理與電網電容電流的大小無關,因而其保護性能不受電網運行方式的改變和電網擴大的影響。
■原來按設計規范要求應安裝消弧線圈的系統可以不再安裝;而且其限制弧光接地過電壓的功能比裝設消弧線圈更好、更完善。
■使這類電網中金屬氧化鋅避雷器(MOA)發生爆炸的幾率大為減少。
■系統無需再配置專用消諧裝置,而其效果更好。
■整個裝置與PT組成一臺高壓開關柜,結構簡單,體積小,安裝調試方便,適用范圍廣。
二、使用條件
我公司生產的RH-XHG 智能消弧過電壓保護裝置,是一種以高性能微處理器為核心部件的智能型設備,使用時在非特殊要求及許可的前提下,必須滿足以下工作條件:
2.1 電源電壓: 220V±10% AC/DC
2.2 環境溫度:-30℃~+60℃ ;同時該月平均溫度≤+25℃。
2.3 安裝地海拔高度: 2000m 及以下
2.4 大氣條件:安裝地月平均最大相對濕度≤90%,日平均相對濕度≤95%。
2.5 污染等級:無嚴重影響裝置絕緣性能的腐蝕性或爆炸性介質。
對于未經許可超范圍使用所導致的損壞,在保修期內,我公司不負責保修,但可以提供有償維修服務。
三、裝置的額定參數
1.額定頻率:50Hz
2.額定電壓:3、6、10、35kV
3.額定電流:10、31.5、50、100、125、160、200 (A)
4.額定短路開斷電流:50KA
其它技術資料請與廠家聯系
