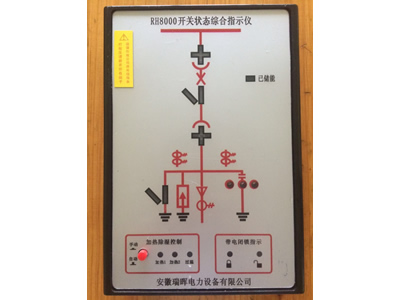

RH8000開關狀態指示器
一、產品概述:
本系列產品根據國家電力行業“五防”的要求開發研制，主要適用于2KV～35KV/50Hz戶內各類高壓電器控制柜的帶電、開關刀閘位置指示及安全閉鎖裝置（設備）。是一種新型多功能、動態模擬指示的自動化設備。它集一次回路模擬圖、斷路器位置、開關狀態、接地刀閘位置、彈簧儲能狀態、高壓帶電閉鎖、溫度濕度指示控制、高壓驗電、高壓自檢、核相多項功能于一體（型號不同功能會有所差別）。
裝置采用嵌入式方式，利用殼體本身的卡扣固定,不需另外使用螺絲固定,因而安裝省事便捷，用戶選用時只需提供相應一次接線方案圖和功能要求即可。
二、主要技術指標:
1.工作電源：AC/DC 110V～220V±10% 50Hz
2.使用環境：溫度-10℃～55℃；相對濕度≤75%；海拔高度≤3000m
3.模擬指示部分：
A．?dāng)嗦菲鳡顟B(tài)指示:
合閘時，斷路器常開觸點閉合，紅色垂直模擬條點亮。
分閘時，斷路器常閉觸點閉合，綠色傾斜模擬條點亮。
斷路器位置指示:
工作位置觸點閉合時，紅色垂直模擬條點亮，顯示斷路器位于工作位置。
實驗位置觸點閉合時，綠色水平模擬條點亮，顯示斷路器位于實驗位置。
B．彈簧儲能指示:
觸點閉合，紅色指示燈點亮，表示已儲能。
觸點斷開，綠色指示燈點亮，表示未儲能。
C．接地閘刀位置指示：
觸點閉合，紅色垂直模擬條點亮，表示接地合閘。
觸點斷開，綠色傾斜模擬條點亮，表示接地?cái)嚅_(kāi)。
注：a：失電狀態下所有的發光指示均不亮。
b：以上接點信號均來自斷路器的輔助接點。
4、高壓帶電指示部分(符合《DL/T538-93》規定):
LED啟輝電壓(KV)：≥額定母線電壓×0.15
閉鎖啟控電壓(KV)：≥額定母線電壓×0.65
閉鎖繼電器輸出接點額定容量：AC 220V/3A。
閉鎖繼電器動作規律如下:
條 件 狀 態
無輔助電源時 閉鎖接點斷開，禁止操作。
有輔助電源，高壓電任一相帶電時 閉鎖接點斷開，禁止操作。閉鎖紅燈亮
有輔助電源時，高壓三相都不帶電時 閉鎖接點閉合，允許操作。開鎖綠燈亮
注意：高壓傳感器的電容必須大于100PF，特殊情況，下訂單時需說明。
5、溫、濕度監控部分(LED燈指示控溫、除濕):
溫度控制：當環境溫度≤5℃時，啟動加熱；當環境溫度≥15℃時，停止加熱。
凝露控制：當環境濕度≥80%RH或?qū)⑿纬赡稌r(shí)加熱。
※6、驗電功能：測試高壓是否帶電(不提供驗電器)。
※7、核相功能：為高壓配電時母聯柜與其它柜體電氣連接時高壓輸入同相校驗使用(不提供核相器)。
8、功 耗：≤10W
9、強制閉鎖動作壽命：＞10000次。
10、抗電強度：外殼與端子間大于AC2000V。
11、高壓自檢：
12、絕緣性能：外殼與端子間大于100MΩ。
注：(1)有“※”標識的為選配功能，如需要配備需在訂貨時指定。
(2)驗電功能和核相功能使用同一插孔，因此在選用時需注明“驗電”或“核相”功能或二者兼有。
(3)本產品不配帶驗電器和核相器，如需配請帶要另外購買本公司專用的驗電、核相配件。對使用非本公司生產的驗電/核相器對產品造成損壞本公司概不負責。

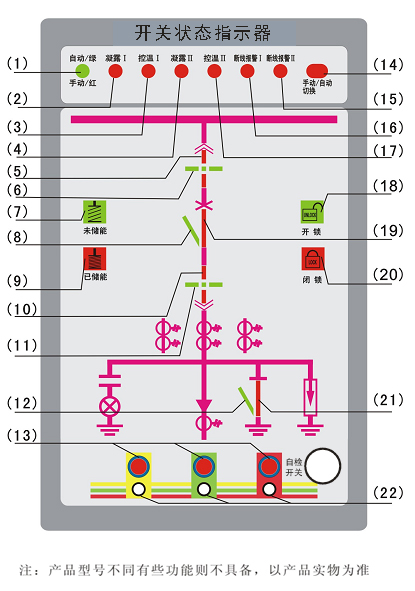

三、開關狀態指示器面板顯示及按鍵功能說明:
(1)—手動/自動模式 (2)—凝露Ⅰ指示
(3)—控溫Ⅰ指示 (4)—凝露Ⅱ指示
(5)、(10)—工作位置指示 (6)、(11)—試驗位置指示
(7)—未儲能指示 (8)—斷路器分閘指示
(9)—已儲能指示 (12)—接地刀分閘指示
(13)—高壓帶電顯示指示 (14)—手動/自動切換按鍵
(15)—負載斷線Ⅱ指示 (16)—負載斷線Ⅰ指示
(17)—控溫Ⅱ指示 (18)—高壓開鎖指示
(19)—斷路器合閘指示 (20)—高壓閉鎖指示
(21)—接地刀合閘指示 (22)—驗電/核相插孔
注： 產品型號不同有些功能則不具備，以產品實物為準
指示燈及按鍵說明：
凝露I（II）：當某路傳感器測得環境濕度≥80%RH或?qū)⑿纬赡稌r(shí)，該路凝露輸出指示燈點亮；當濕度低于70%RH時，該路凝露指示燈熄滅。
控溫I（II）：當某路傳感器測得環境溫度≤5℃時，啟動加熱負載，對應的控溫指示燈點亮；當該路的環境溫度≥15℃時，負載停止加熱，該控溫指示燈熄滅。
自動/綠、手動/紅：當該指示燈亮綠燈時，代表目前儀表處于自動狀態；當該指示燈亮紅燈時，代表目前儀表處于手動狀態。
斷線報警I（II）：在正常加熱時，任何一路加熱器出現斷路故障，這時報警指示燈都將點亮，報警輸出接點閉合(共用一副無源觸點)。
手動/自動切換按鍵：當操作人員按下手動/自動切換按鍵時，該儀表處于手動控制模式，儀表將強制驅動負載工作，不受環境溫濕度控制，再次按下手動/自動切換按鍵，儀表將切換到自動控制模式，此時儀表加熱（除濕）受環境溫濕度控制。
四、產品外型尺寸、安裝開孔尺寸以及安裝方式和接線圖:
1、產品外型尺寸：135mm(寬)×203mm(高)×40mm(高)
2、安裝開孔尺寸：121mm×181mm(寬*高)
3、安裝固定方式：產品采用嵌入式安裝，標配兩個鍍鋅卡口，安裝省事便捷。

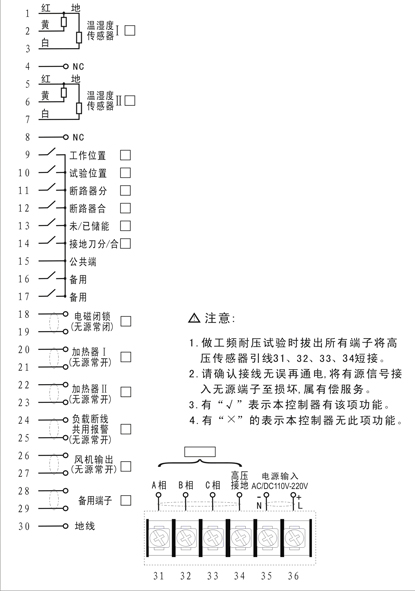

4、開關狀態指示器接線方式:
五、使用方法:
1、按端子的功能將配線接好，并校對準確后通電。
2、將各開關量輸入端對開關量輸入“公共端”短接一下，觀察對應功能的指示燈是否正常點亮或熄滅。
3、將帶電指示器的各個輸入端分別接上對應的高壓帶電傳感器，某相高壓試驗時，對應的帶電指示燈點亮，有閉鎖功能時閉鎖燈點亮，閉鎖有效，閉鎖輸出觸點斷開；高壓斷開后帶電指示燈熄滅，閉鎖解除，解鎖燈點亮，閉鎖輸出觸點閉合。
六、傳感器接線:
紅色――地； 黃色――溫度； 白色――凝露； NC――空。
七、功能選配：
1、本產品核相、驗電功能為選配功能，用戶在需要該功能時必須在定制產品時明確指定。
2、客戶在選配核相和驗電功能時必須使用本公司生產的核相器和驗電器；對使用其他配件對產品造成損壞時用戶自行負責。
3、本公司產品生產的核相器和驗電器不隨產品配帶；如客戶需要時需另行購買。
八、使用注意事項:
1、在仔細閱讀說明書的前提下，按說明書的接線方可通電。另本產品在設計變更時恕不另行通知。
2、A、B、C三相的高壓信號必須從高壓帶電傳感器上引出，不能直接加母線電壓，在工作和檢驗狀態下高壓地線必須可靠有效連接。
3、進行高壓測試時請將后板的接線端子全部斷開，三相高壓帶電傳感器引出線必須對地短接。
4、不按說明書操作而引起的任何損失，本公司概不負責。
