RH5000A智能無線測溫
一、產品概述:
儀表通過無線電查詢無線傳感器溫度信息,通過LCD屏顯示,并實時把溫度信息通過485通訊上傳到后臺系統。通過連續監測高壓開關柜與斷路器的接觸點運行溫度,可確定母線排與觸頭的溫度升高程度,當發生超溫時,監測儀發出報警指示,從而避免由于母線排或觸頭溫升過高而造成燒毀等嚴重事故。
二、性能技術指標:
1、工作電源:AC/DC 110V~220V±10% 50Hz
2、工作溫度:-10℃~55℃.
3、相對濕度:≤75%RH。
4、在線測溫點數:3點、6點、9點、12點(選 配)
5、傳感器安裝方式:平板式、表帶式(選配)
6、采集點和接收器距離:≤15米
7、超溫報警:當在線溫度超過預警、報警設定值時進行報警輸出
8、Rs485通訊功能:上傳在線溫度參數;遵守MODBUS-RTU協議
9、報警數據記錄功能:對超溫報警進行記錄,格式為年月日幾時幾分
10、無線溫度傳感器電池使用壽命:5~8年(默認每5分鐘測試發送一次數據,溫度變化超過1℃即時5秒發送一次)

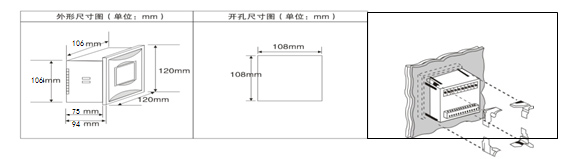

三、 產品外型、安裝尺寸(單位mm)及底殼典型接線方式
1.外型尺寸:120mm(寬)×120mm(高)×94mm(深) 2.開孔尺寸:108mm(寬)×108mm(高)
3.安裝固定方式:產品采用嵌入式安裝,并由安裝卡扣鎖緊固定。

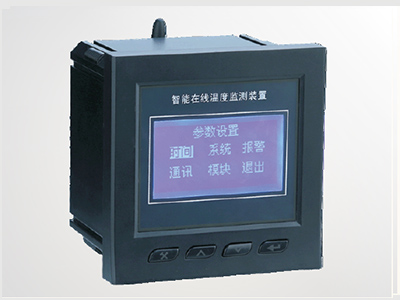

4.面板顯示方式: 5.接線示意圖:
6.開孔方式
四、 使用方式、參數設置
圖1:本界面顯示所有測量點的測量溫度和當前日期。每個通道對應一個溫度測量模塊的地址,設置請參考“模塊設置”。
⑴通道沒有接收到測量溫度,則顯示“---”。
⑵測量點溫度超過報警值,該測量點溫度值反白顯示。
⑶可通過向下鍵翻頁。
圖2:報警頁面:
⑴在顯示頁面按移動鍵可進入報警頁面通過按鍵【增加】【減少】切換通道。
圖3:報警列表
⑴本界面顯示所有通道的報警時間和報警類型,一個頁面顯示6條報警信息,按鍵盤【增加】或【減少】可依次瀏覽剩
余的報警信息。
⑵報警信息包括報警時間,報警點名稱,和報警類型。如“11-03-03 15:58:18 AI 1”表示A1這個溫度測量點在11-03-03
15:58:18這個時間發生了超溫報警(1號報警)。

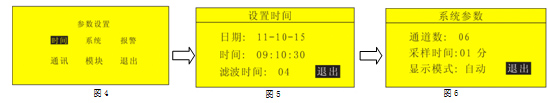

圖4:在實時顯示界面按【確認】鍵,直接進入?yún)?shù)設定界面按【移位】按鍵可選擇各種參數進行設置。
圖5:設置時間
⑴日期:按照“年-月-日”的格式 時間:按照“時-分-秒”的格式
⑵濾波時間:本儀表采用算數平均法來實現濾波,設置范圍是1-10。濾波系數指的就是平均期數。比如設定為4
那么 儀表對最近的4個測量值做算數平均值,并依照平均值來判斷報警類型。
圖6:設置系統參數
⑴通道數:用戶可根據測量點的實際通道數設置該參數。最大通道數是12個通道
⑵采樣時間:指儀表采樣每個溫度測量通道的時間。
⑶顯示模式:“自動”表示通道數為12時,分兩屏顯示溫度測量值,每屏6通道,兩屏間自動切換;
⑷如果設置為“固定”表示兩屏間只有通過按鍵才能切換。

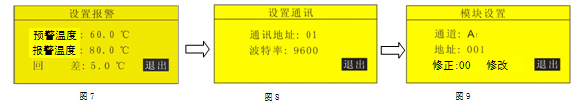

圖7:設置報警參數
⑴預警溫度:指超溫報警溫度值。超過該溫度,儀表開啟1號報警點
⑵報警溫度:指強行斷開的溫度值。超過該溫度,儀表開啟2號報警點
小竅門
設置“預警”和“報警”兩個選項時,儀表的右上角會顯示一個數值,該數值從0.1-10.0,按【確認】鍵可依次循環變化。該數值是每次按下【向上】或【向下】鍵修
改這兩項參數時的變化值。比如當前超溫值為:60.0,右上角的數值為10.0,那么按下【向上】鍵一次,超溫值變?yōu)?0.0。以此類推。
圖8:設置通訊參數
⑴ 通訊地址:指本機的通訊地址。儀表可通過RS485和外界交換數據。不同儀表請指定不同的通訊地址。
⑵波特率:指和儀表通訊的波特率。
圖9:設置模塊:本界面對每個通道采用點設置地址。注意地址和實際的測溫模塊地址必須一致。
五、儀表Rs485協議
儀表Rs485協議另附表說明。
